Návod k montáži bodových světlíků Puloplastics

 Download PDF

• Plocha na kterou se instaluje manžeta světlíku musí být zcela rovná, suchá, bez mastnot a mechanických nečistot.
• Bodové světlíky jsou určeny k instalaci na ploché střechy nebo na střechy s mírným sklonem (17⁰)
• Bodový světlík lze instalovat na :              - střešní otvor

- střešní otvor opatřený podezdívkou = podsadou

1. Plocha, na kterou se upevňuje manžeta je poslední vrstvou střešního pláště a okolí otvoru dovoluje manžetu přišroubovat nebo ukotvit pomocí hmoždinek.

Do spodní dosedací plochy manžety vyvrtáme otvory 4 až 8(30-50cm od sebe) pro kotvení světlíku.Manžetu usadíme  a vystředíme na střešní otvor. Vyvrtáme otvory pro šrouby nebo hmoždinky.
Manžetu zdvihneme a očistíme obě dosedací plochy.
V případě, že investor požaduje použití stavebního silikonu, můžeme použít při montáži manžety na stavební otvor. Standardně se nepoužívá. Nikdy ho však nepoužívejte při montáži kopule na manžetu.
Na manžetu přilepíme jednu hydroizolační vrstvu. Nahoře začneme těsně pod horním límcem , dole přesáhneme asi 10cm za okraj manžety. Přeplátujeme rohy a pečlivě zatěsníme horní spoj hydroizolace s manžetou.


2. Na stávající plochu střechy přijde položit tepelná izolace (nebo kačírek, zemina)

Použijeme vyšší světlíkovou manžetu (30 nebo 50 cm) a postupujeme podle 1).
Pro nízkou manžetu je třeba vytvořit podsadu o výšce přidaných vrstev (tepelná izolace, kačírek, zemina).
Podsadu lze nejsnáze vyrobit ze dřeva (tepelně izoluje), ocelových nebo Al plechů, vyzděním, nebo vybetonováním. Šíře podsady bude alespoň 12 cm, výška dle potřeby ( trámek na obr.2).
Podsadu můžeme zateplit, dále postupujeme podle 1).

3. Montáž kopule bez manžety

Pokud nelze použít předcházející pokyny, například při náhradě starých kopulí, je nutné zabránit přímému styku kopule s tmavým podkladem (izolací, plechem apod.). Kopuli vypodložíme dřevěným rámem  nebo plechový podklad opatříme odolným bílým nátěrem. Při styku kopule s tmavým podkladem dochází vlivem vysoké teploty podkladu k tepelné roztažnosti kopule a vzniká nebezpečí jejího poškození, zejména v místě spojení kopule s podkladem.

4. Elektroinstalace pro ovládání ventilace

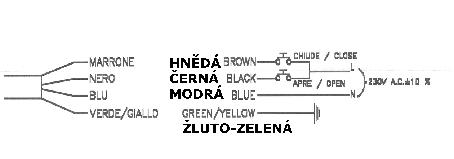

Součástí dodávky je přepínač, který se montuje na standardní hlubokou krabičku. K němu přivedeme napájení 3Cx1 přes zvláštní jistič. Servomotor 230V/50Hz má tři pracovní a jeden ochranný přívod. Od vypínače vedeme čtyři vodiče (nejčastěji 5Cx1) do propojovací krabičky s čokoládou. Krabička je umístěna v podhledu světlíku, mimo osu (jinak ji překrývá motor). Součástí dodaného servomotoru je ohebný přívodní kabel, který se zapojí do čokolády. Na přání lze dodat přepínač pod omítku, který se montuje na standardní hlubokou krabičku.

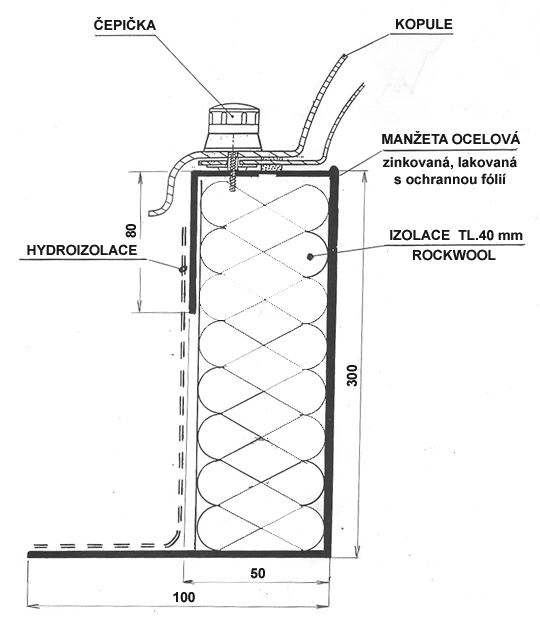

Ocelová manžeta

Download PDF

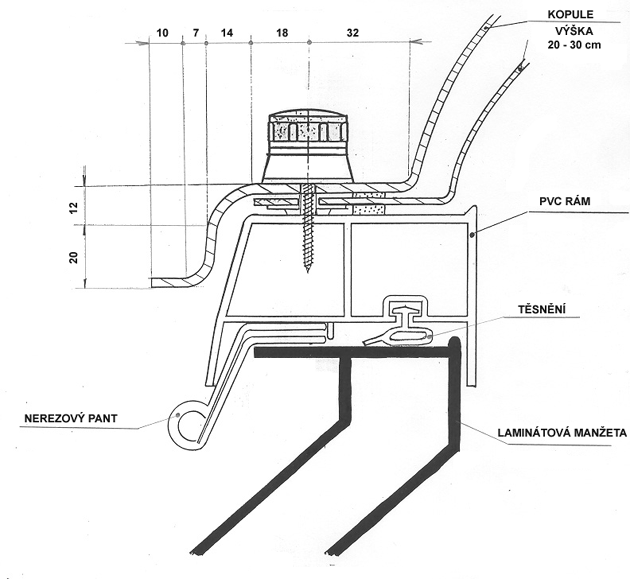

Detail otevíracího okna

Download PDF

Větrání

Download PDF

Všechny typy světlíků PULOPLASTICS lze dodávat jako větrací. Větrací (otevíravé) provedení obsahuje rámeček z pevného PVC profilu, na kterém je upevněna kopule, nerez panty a otevírací mechanizmus.

Větrací světlíky rozdělujeme dle způsobu otevírání na :

Ruční otevírání

Otevírací mechanismus pro ruční otevírání je dodáván jako mosazná šroubovice se zdvihem 300 mm, pro ovládání otevírání v různých výškách jsou dodávány nasazovací kliky v různých délkách
(1,5 – 3m).

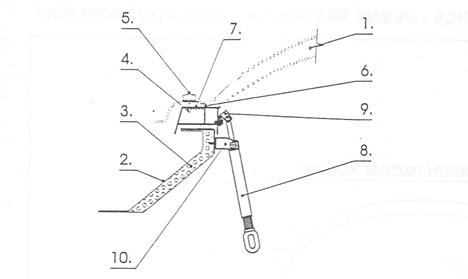

      1.      kopule
2.      manžeta
3.      polyuretanová izolace
4.      nerez šroub
5.      plastový klobouček
6.      těsnění
7.      PVC otevírací rám
8.      šroubovice pro ruční otevírání
9.      horní úchyt pro šroubovici
10.    spodní úchyt pro šroubovici

Elektrické větrání

Otevírací mechanismus pro elektrické větrání je dodáván jako elektromotor včetně potřebných úchytů s různými zdvihy táhel a ovládací interiérové tlačítko, pro různé velikosti ( hmotnosti ) světlíků se dodávají elektromotory o různých nosnostech.

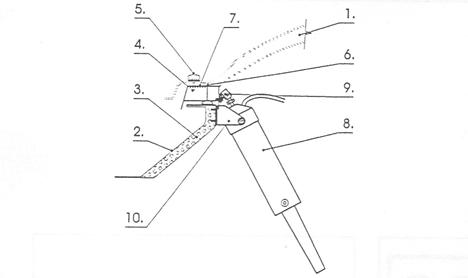

1.      kopule
2.      manžeta
3.      polyuretanová izolace
4.      nerez šroub
5.      plastový klobouček
6.      těsnění
7.      PVC otevírací rám
8.      elektromotor
9.      horní úchyt pro motor
10.    spodní úchyt pro motor
